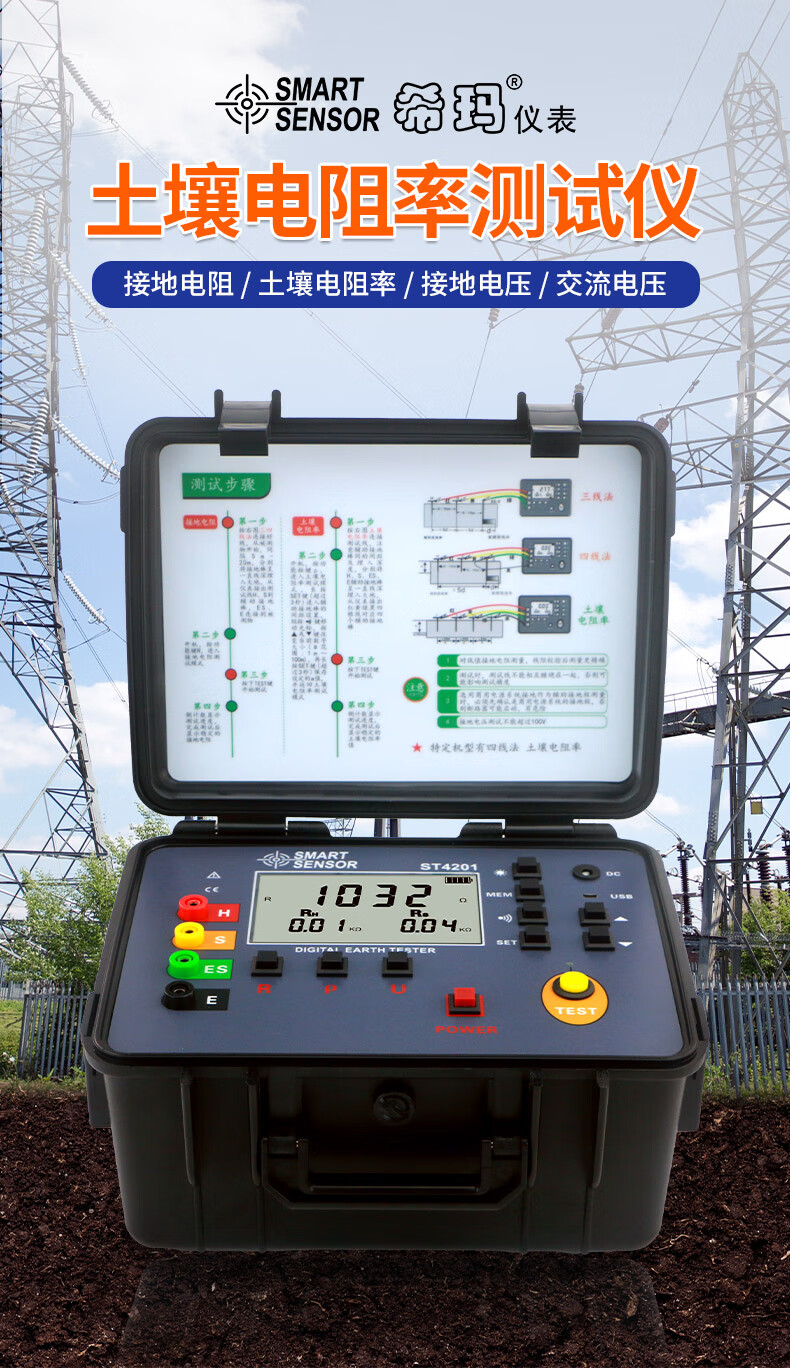

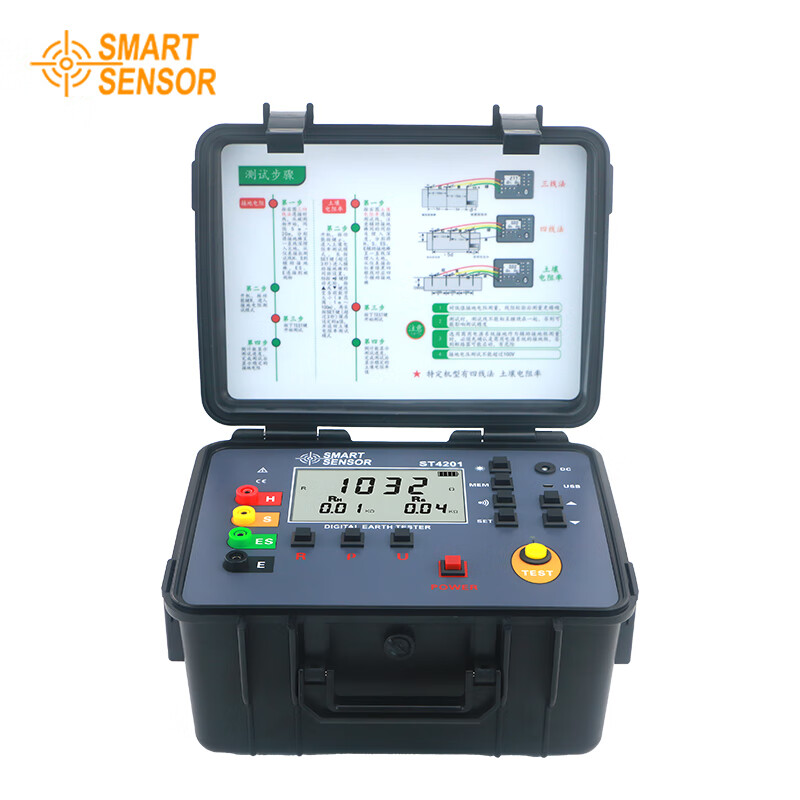

希玛ST4201土壤接地电阻测试仪 电阻测量仪变压器电阻仪

二三四线测量接地电阻、土壤电阻率；

接地电压测量

23℃±5℃，75%rh以下

DC 6V 4.5Ah铅酸蓄电池连续待机100小时

＜20V（应避免）

＜2A（应避免）

a＞5d

a＞20h

基准条件＜100Ω,工作条件＜5kΩ

接地电阻：0.00Ω～30.00kΩ

土壤电阻率：0.00Ωm～9999kΩm

接地电压：0.00V～100.0V

精密4线、3线法测量、简易2线测量接地电阻

接地电阻：额定电流变极法

土壤电阻率：四极法

接地电压：平均值整流(S-ES接口间）

128Hz

> 20mA (正弦波)

AC 28V max

可设定1m～100m

接地电阻：0.00Ω～30.00kΩ全自动换档

土壤电阻率：0.00Ωm～9999kΩm全自动换档

可控灰白色背光，适合昏暗场所使用

4位超大LCD显示，灰白色背光

测量中LED闪烁

111mm×68mm

108mm×65mm

长宽高：277.2mm×227.5mm×153mm

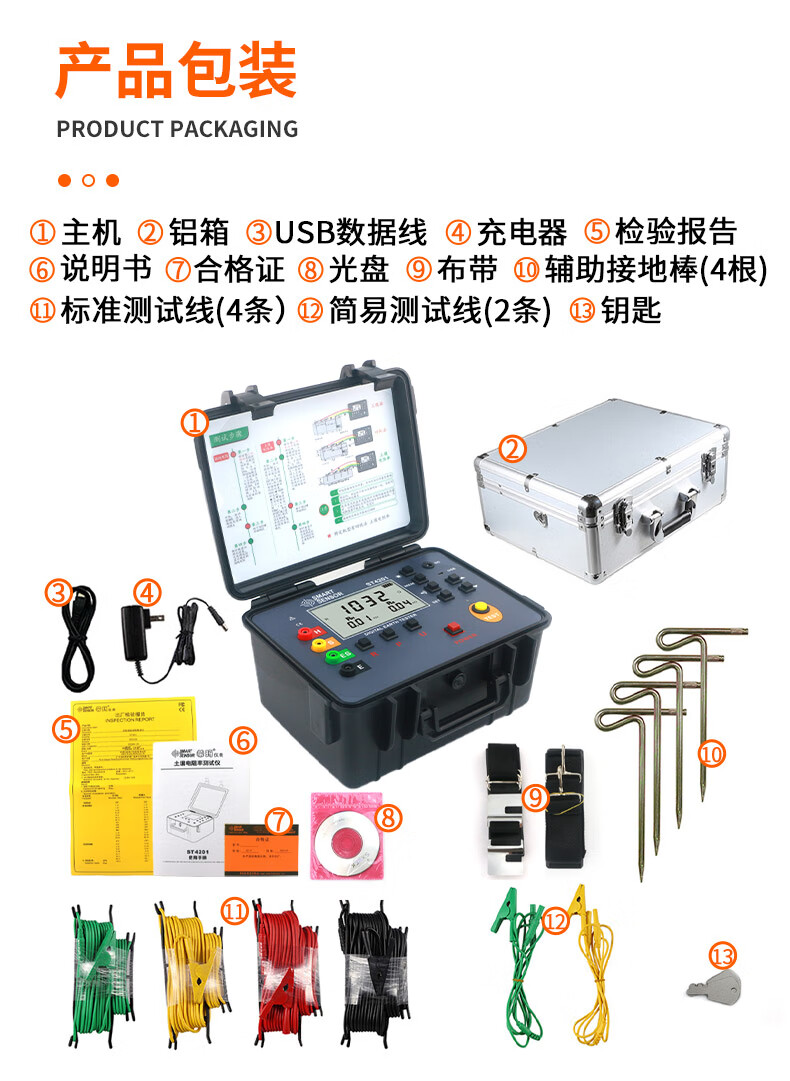

4条：红色15m，黑色15m，黄色10m，

绿色10m各1条

2条：黄色1.6m，绿色1.6m各1条

4根：φ10mm×200mm

对地电压：约3次/秒

接地电阻、土壤电阻率：约7秒/次

AC 100V以下测量 (接地电压测量功能不能用于测量商用电)

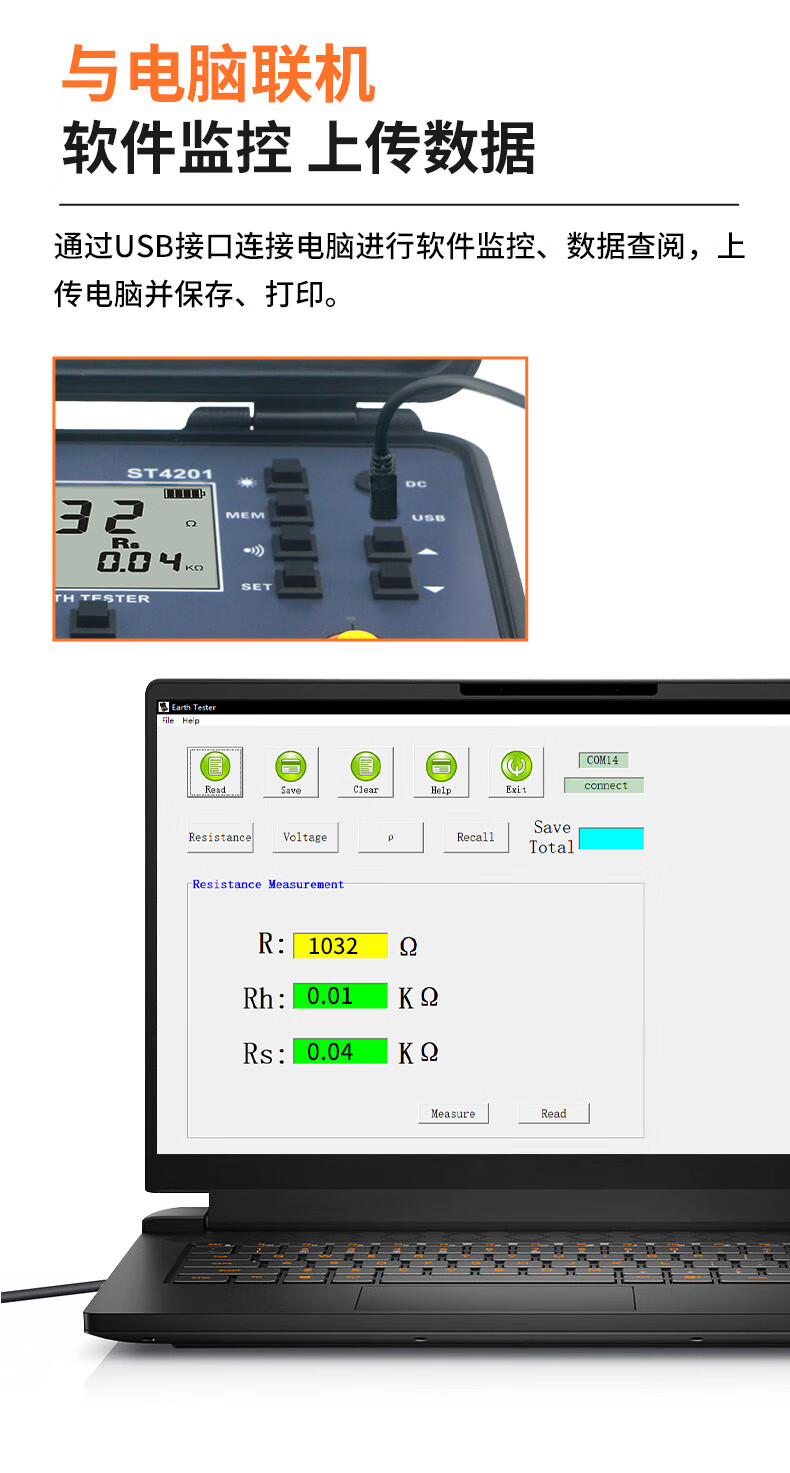

具有USB接口，软件监控，存储数据可以上传电脑，保存打印

USB通讯线1条，长1.5m

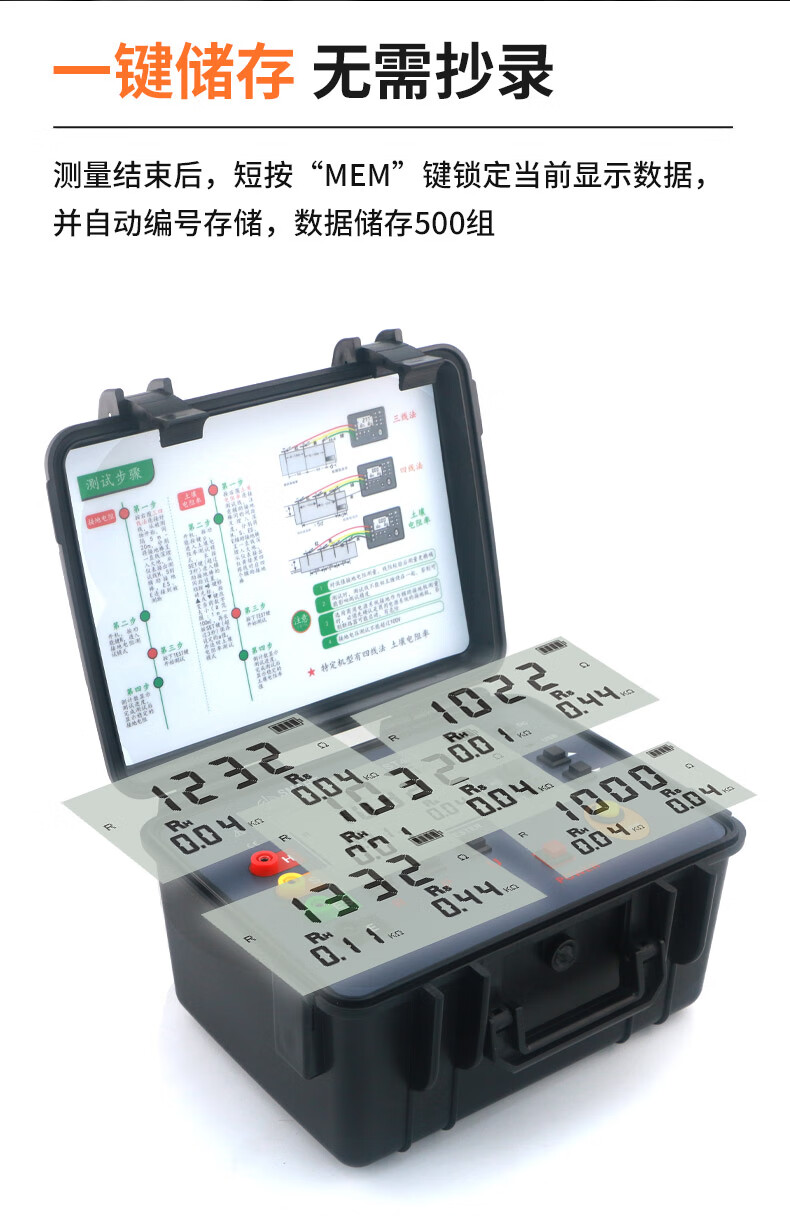

500组，“MEM”存储指示，显示“FULL”符号表示存储已满

查阅数据时“MR”符号指示

超量程溢出时“OL”符号指示

自动识别干扰信号，干扰电压高于5V时“NOISE”符号指示

具有辅助接地电阻值测试功能，

0.00KΩ～30kΩ

(Rh max＝3kΩ+100R＜50kΩ；

Rs max＝3kΩ+100R＜50kΩ)

测量值超过报警设定值时发出报警提示

电池电量实时显示，电池电压低时提醒及时充电

仪表无操作约15分钟后关机

待机: 40mA Max(背光关闭)

开机开背光: 43mA Max

测量：120mA Max(背光关闭)

仪表： 2406(含电池)

测试线：1300g

辅助接地棒： 850g(4根)

-10℃～40℃；80%rh以下

-20℃～60℃；70%rh以下

测量接地电阻：H-E、S-ES各端口间AC 280V/3秒

20MΩ以上(电路与外壳之间500V)

AC 3700V/rms(电路与外壳之间)

IEC61326(EMC)

IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染度2)；

IEC61010-031；

IEC61557-1(接地电阻)；

IEC61557-5(土壤电阻率)；

JJG 366-2004。
